Sistema de láser y cámara para posicionamiento de horquillas

Preguntas frecuentes

▪️ ¿Qué es el sistema de láser y cámara para posicionamiento de horquillas?
Es un sistema de asistencia visual para autoelevadores que facilita la toma de pallets y cargas mediante láser cruzado, cámara y/o monitor en cabina. Su objetivo es mejorar la precisión del operador durante el posicionamiento de las horquillas.

▪️ ¿Qué versiones hay disponibles?

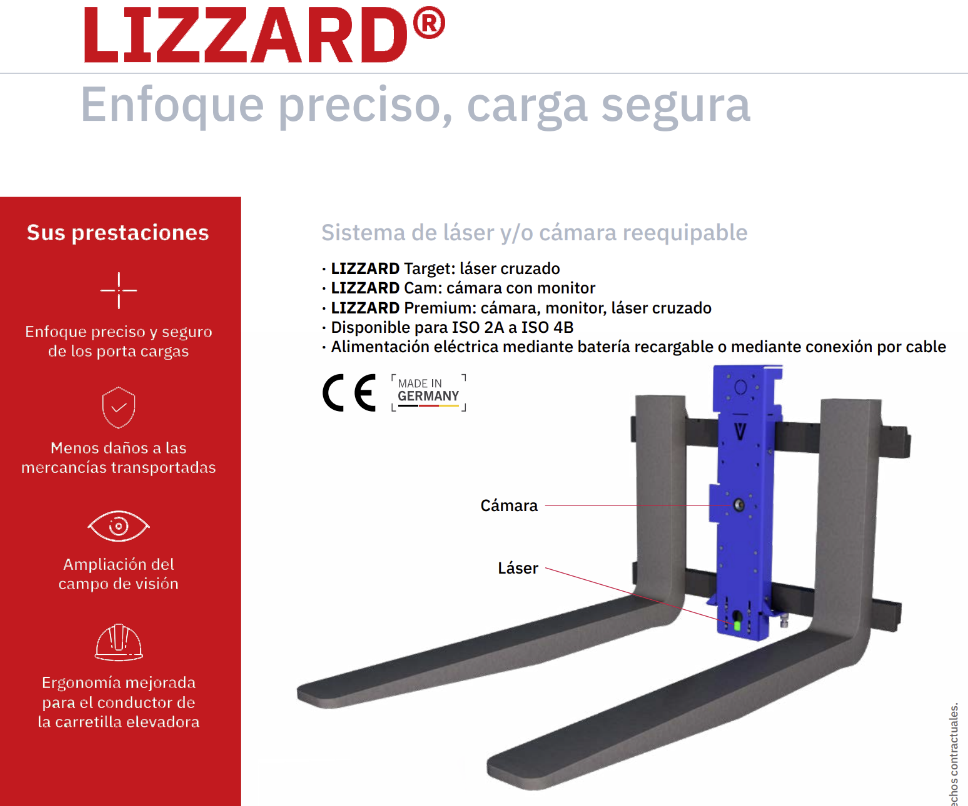

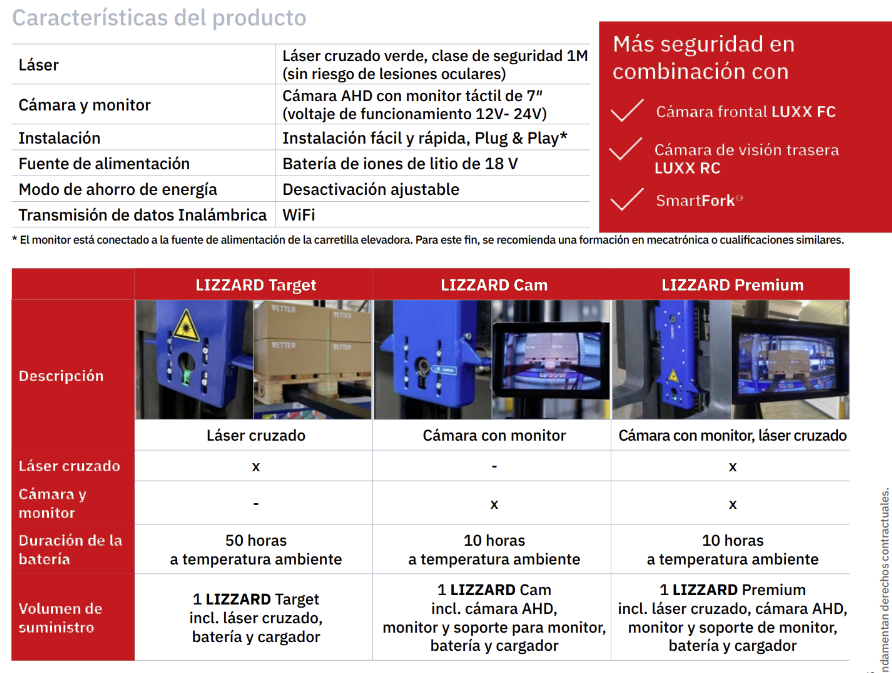

El sistema puede configurarse en tres versiones:

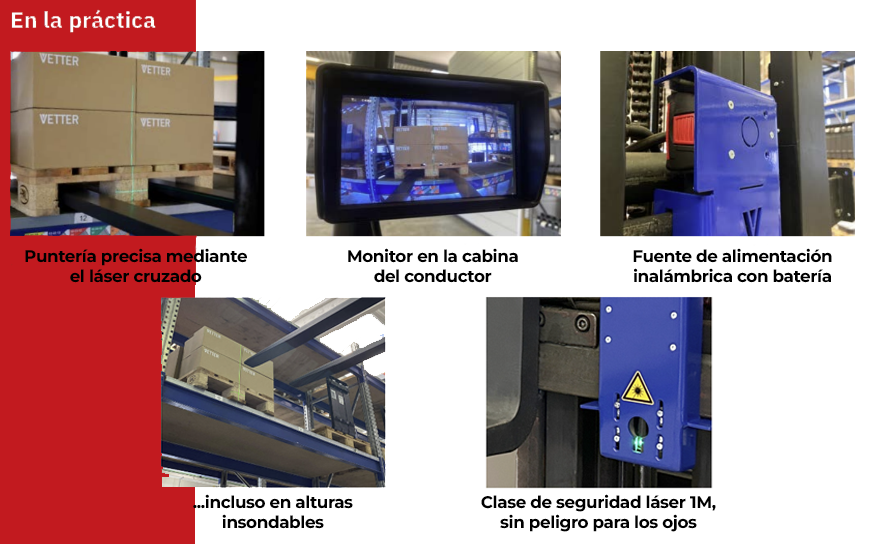

– Versión con láser cruzado: proyecta una guía láser verde sobre la carga.
– Versión con cámara y monitor: transmite imágenes en directo al monitor de cabina.
– Versión combinada: integra láser cruzado, cámara y monitor en un mismo sistema.

▪️ ¿Dónde se instala el sistema?

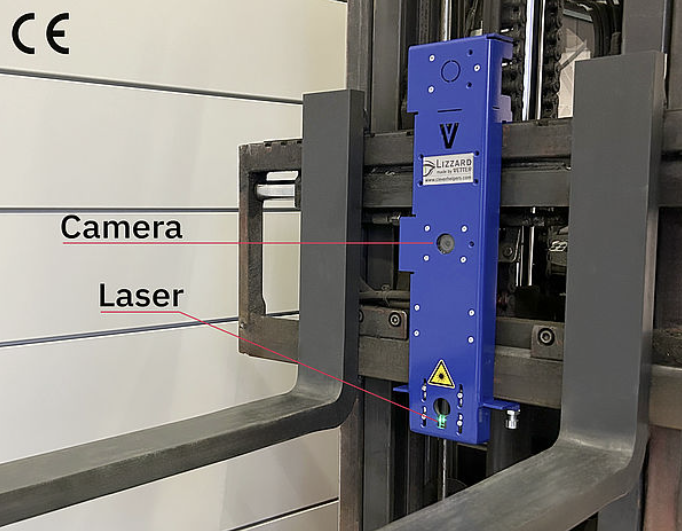

Se monta sobre el tablero porta horquillas, en el medio de las dos horquillas. Es apto para tableros ISO 2A a 4B, según configuración y espacio disponible en el equipo.

▪️ ¿Qué requisitos debe cumplir el equipo para su instalación?
La parte trasera de la horquilla debe tener un espesor mínimo de 40 mm. Además, antes del montaje se debe verificar que haya suficiente espacio en el tablero porta horquillas, ya que algunos respaldos de carga, rejillas de protección o posicionadores de horquillas pueden interferir con la instalación.

▪️ ¿Qué tipo de láser utiliza?
Utiliza un láser cruzado verde de clase de seguridad 1M. No representa riesgo para el ojo humano en condiciones normales de uso, siempre que no se intensifique el haz mediante instrumentos ópticos adicionales, como lentes o telescopios.

▪️ ¿Qué tipo de cámara incorpora?
La versión con cámara utiliza una cámara AHD con campo de visión de 90° y resolución de 1920 × 1080 píxeles, permitiendo visualizar la maniobra con mayor precisión desde la cabina.

▪️ ¿Cómo se transmite la imagen al monitor?
La transmisión de video se realiza de forma inalámbrica mediante WiFi, evitando cableado entre la cámara instalada en el tablero porta horquillas y el monitor ubicado en la cabina.

▪️ ¿Qué monitor incluye el sistema?
Las versiones con cámara incorporan un monitor táctil de 7” con resolución 1080p. El monitor está diseñado para funcionar con alimentación de 12 a 24 V y se conecta a la fuente de alimentación del autoelevador. En caso de equipos no compatibles, pueden evaluarse convertidores de voltaje.

▪️ ¿Cómo se alimenta el sistema?
El sistema puede alimentarse mediante batería recargable o conexión eléctrica, según la configuración seleccionada. En las versiones con batería, se recomienda retirarla durante períodos prolongados de inactividad para protegerla de descargas profundas.

▪️ ¿Cuánto dura la batería?
La autonomía aproximada es de 50 horas en la versión con láser cruzado y de 10 horas en las versiones con cámara. El tiempo aproximado de carga completa es de 1 hora.

▪️ ¿Cómo se activa el equipo?
Una vez conectada la fuente de alimentación, el sistema puede utilizarse de forma inmediata. Luego de aproximadamente 120 segundos de inactividad, cambia automáticamente a modo de ahorro de energía. Gracias a un sensor de vibración integrado, se reactiva automáticamente con el movimiento del equipo.

▪️ ¿Es resistente al polvo y al agua?
Cuenta con protección IP44, por lo que está protegido contra polvo y salpicaduras de agua. Puede utilizarse en un rango de temperatura aproximado de -20 °C a +60 °C.

▪️ ¿Se pueden solicitar configuraciones especiales?
Sí. Además de las configuraciones estándar, se pueden evaluar soluciones especiales en cuanto a color, tipo de láser, sistema de sujeción y fuente de alimentación.

▪️ ¿Puede combinarse con otros sistemas de asistencia visual?
Sí. En determinadas configuraciones puede combinarse con cámaras frontales, cámaras traseras u otros sistemas de asistencia visual, utilizando el mismo monitor cuando la instalación lo permita.
